経験的グリーン関数を用いた波形インバージョンにより2008年岩手・宮城内陸地震（Mj7.2）の破壊過程を推定した．対象周波数は0.2-1Hzとした．グリーン関数としては，本震波形と余震波形の群遅延時間の類似性を考慮し，表-1に示す2つの余震の記録を併用した．震源を取り囲むように存在するK-NETの7地点を選び，そこでのEW成分とNS成分の速度波形（0.2-1Hz），計14成分をインバージョンのターゲットとした．これらの観測点を図-1に示す．インバージョンには本震波形のS波を含む10秒間を用いた．

インバージョンで仮定した断層面の位置を図-1に示す．この断層面は，気象庁の震源（北緯39.028°，東経140.880°，深さ8km）を含むように設定し，F-netのCMT解を参考に，走向は209°，傾斜は51°，長さ36km，幅30kmとした．断層面上におけるグリーン関数の割り当ては図-1の通りである．
インバージョンはHartzell and Heaton（1983）の方法に基づいている．36km×30kmの断層を24×20の小断層に分割し，それぞれの小断層でのモーメントレート関数は，余震のモーメントレート関数とインパルス列との合積で表されると仮定した．インパルス列は0.25秒間隔の12のインパルスからなるものとし，このインパルスの高さをインバージョンの未知数とした．破壊フロントは気象庁の震源から同心円状に速度2.6km/sで広がるものとした．基盤のS波速度は3.55km/sとした．インバージョンには非負の最小自乗解を求めるためのサブルーチン（Lawson and Hanson，1974）を用いた．また，すべりの時空間分布を滑らかにするための拘束条件を設けた．観測波と合成波を比較する際には記録のヘッダに記載された絶対時刻の情報を用いている．

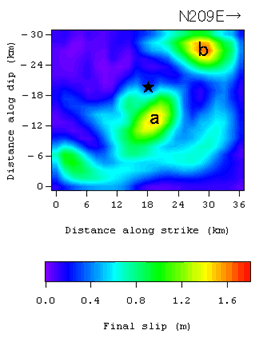

図-2　最終すべり量の分布（★は破壊開始点）

インバージョンに用いた観測点における観測波と合成波の比較を図-3に示す．これらの図において，横棒の部分がインバージョンに用いた部分である．観測波と合成波の一致は比較的良好である．

図-2に示す震源モデルの小断層毎，時間ウインドウ毎のモーメント解放量（その要素に割り当てられた余震のモーメントに対する比）を参考のため テキストファイルに示す．

（グラフをクリックすると拡大します）

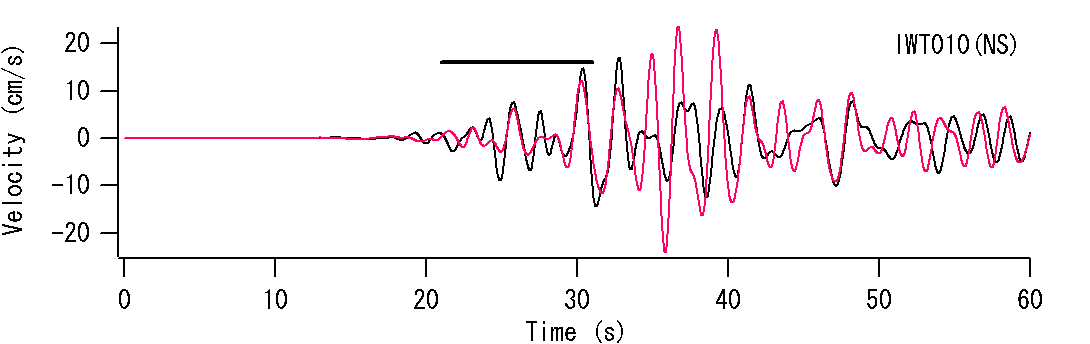

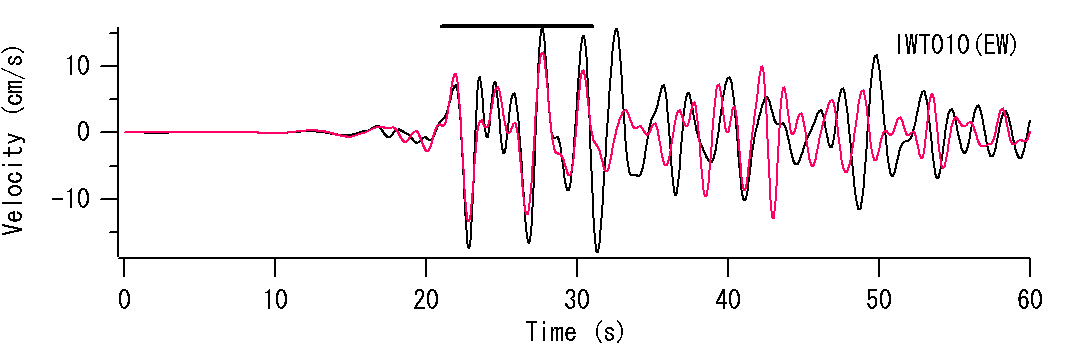

IWT010(EW)　　　　　　　　　　　　　　　　　　　　　　IWT010(NS)

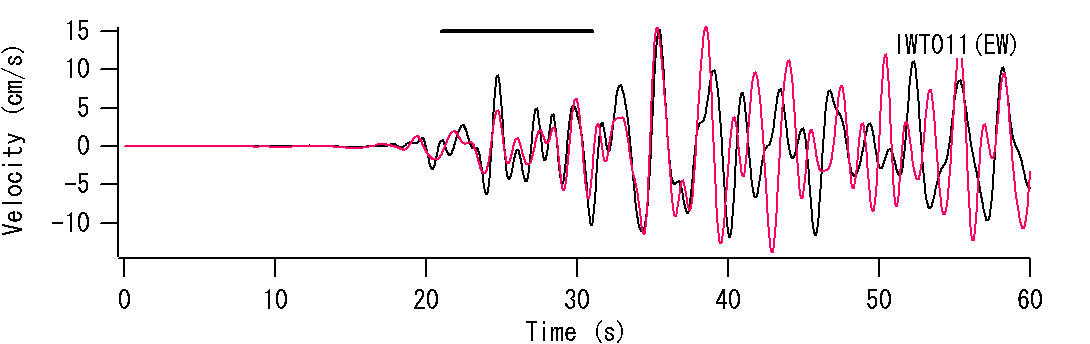

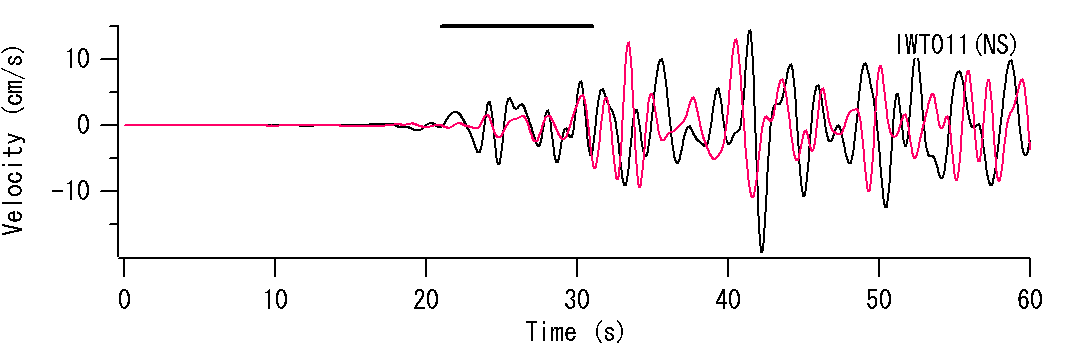

IWT011(EW)　　　　　　　　　　　　　　　　　　　　　　IWT011(NS)

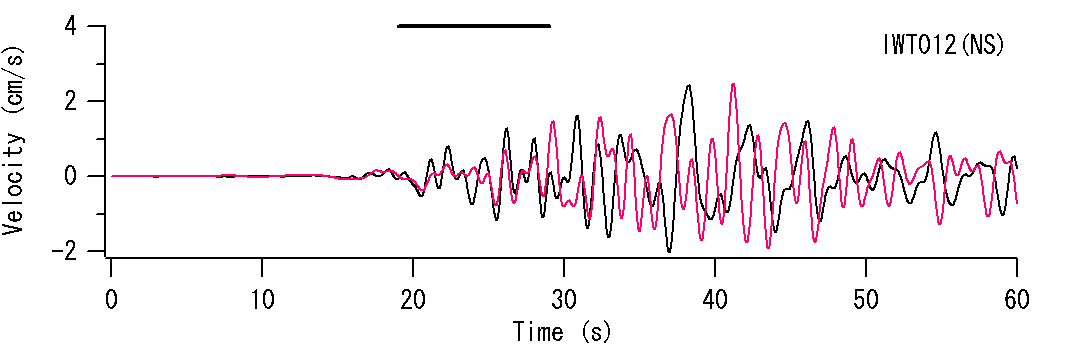

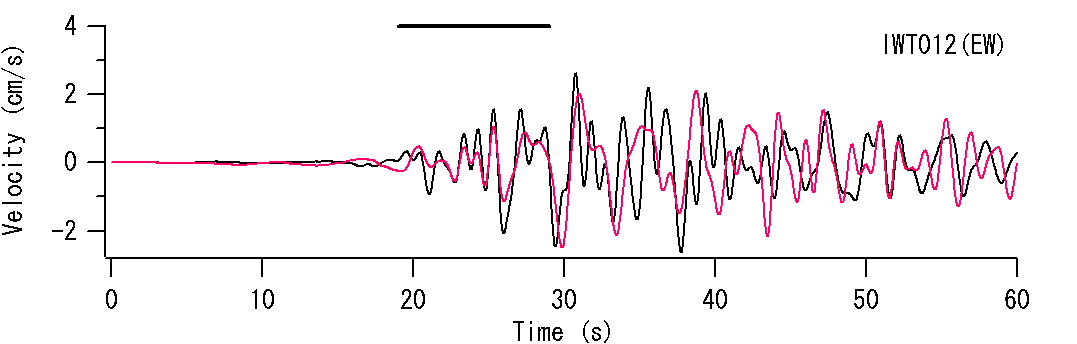

IWT012(EW)　　　　　　　　　　　　　　　　　　　　　　IWT012(NS)

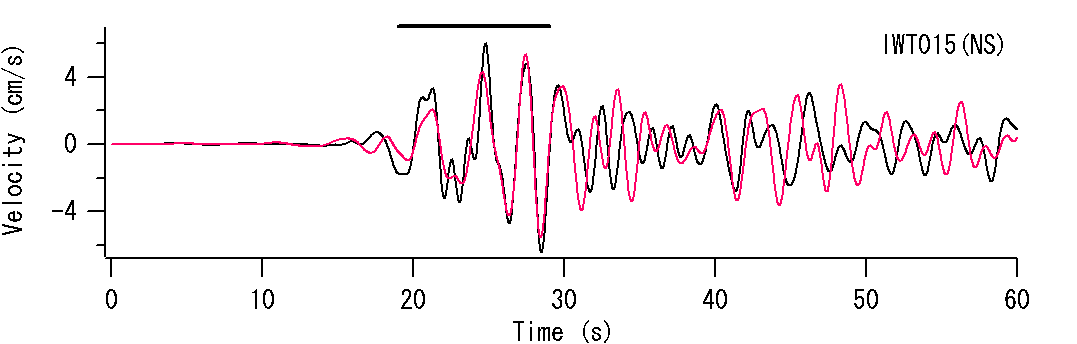

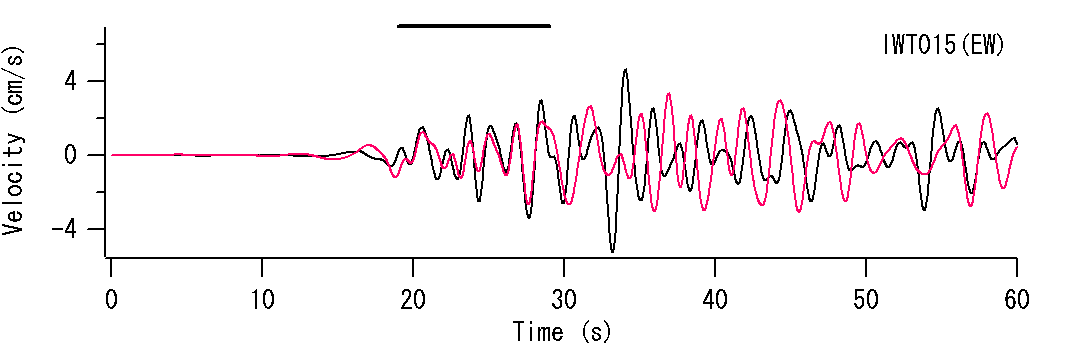

IWT015(EW)　　　　　　　　　　　　　　　　　　　　　　IWT015(NS)

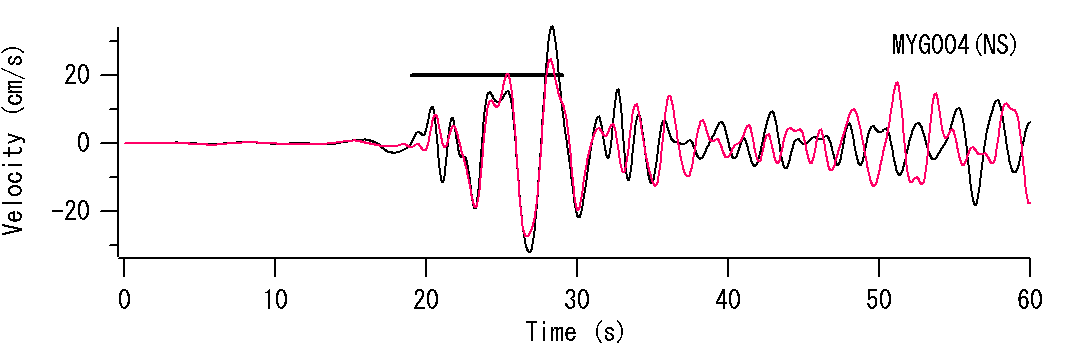

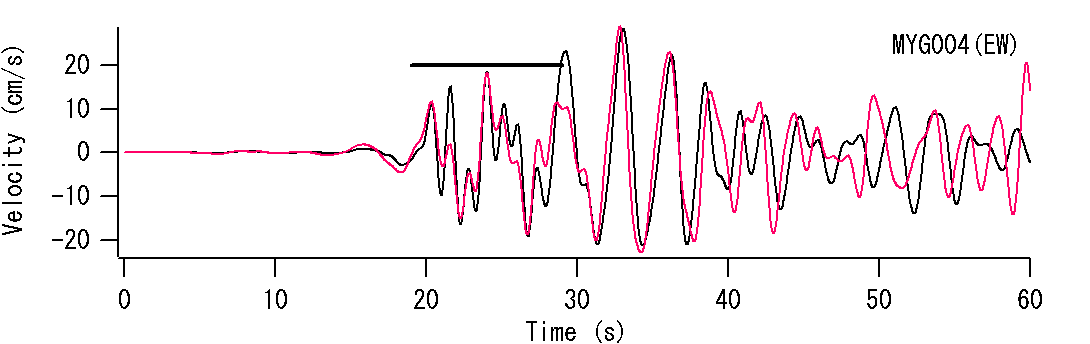

MYG004(EW)　　　　　　　　　　　　　　　　　　　　　　MYG004(NS)

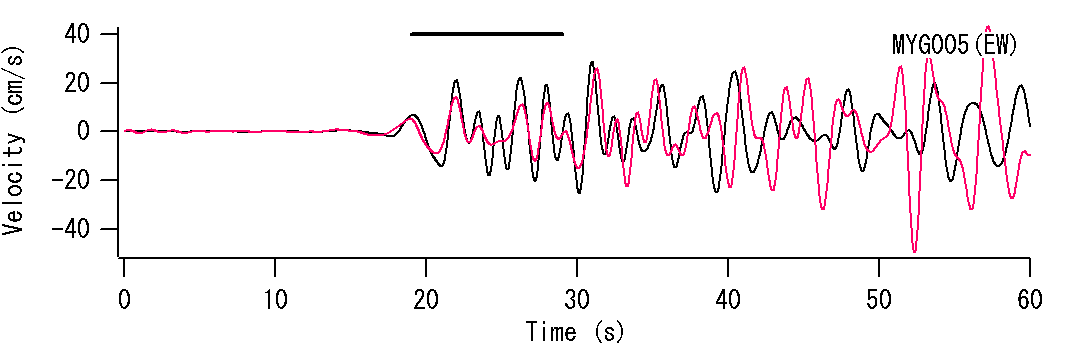

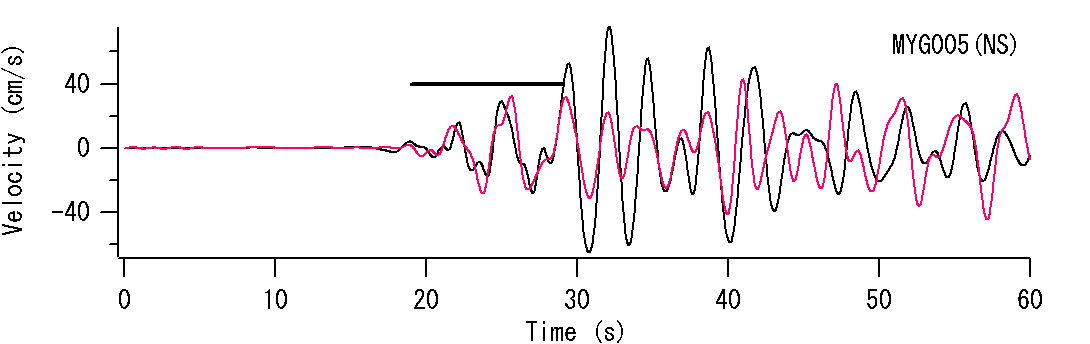

MYG005(EW)　　　　　　　　　　　　　　　　　　　　　　MYG005(NS)

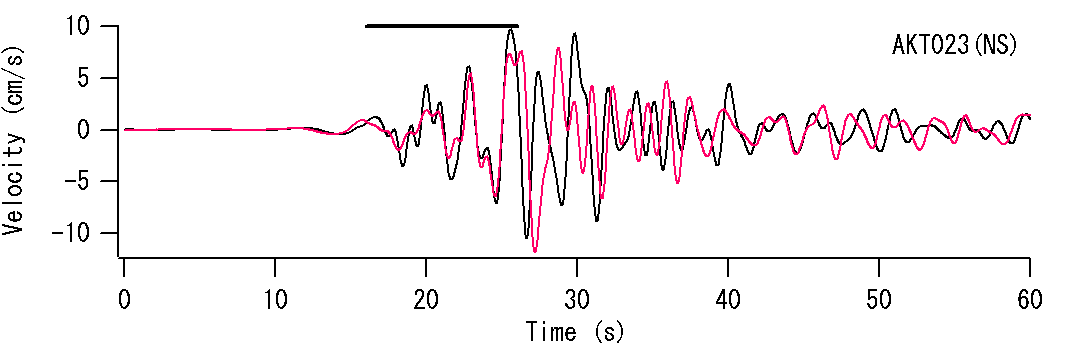

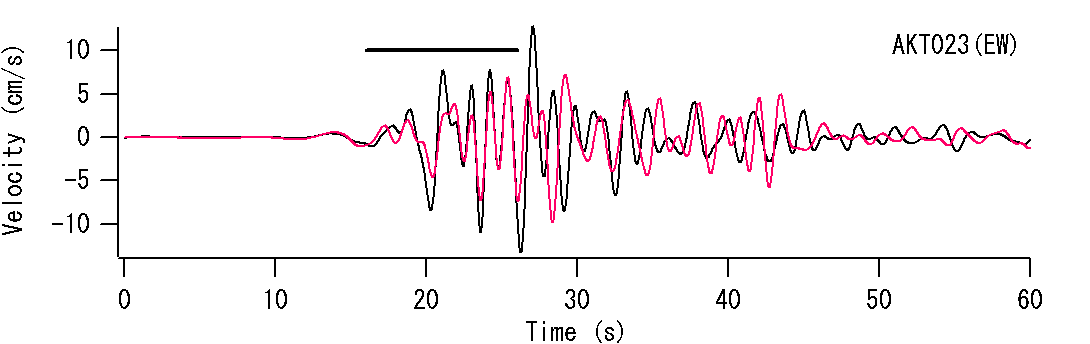

AKT023(EW)　　　　　　　　　　　　　　　　　　　　　　AKT023(NS)
図-3　観測波と合成波の比較
